MB15型進口板型可拆式板式換熱器
更新時間:2016-12-14 13:38:07點擊次數:1005次
相關介紹

MB15進口板型可拆式板式換熱器
MB15進口板型板式換熱器是一種新型的節能熱交換裝置 ,具有傳熱效果高 、結構緊湊 、占地面積小 、 操作簡便,清洗 、拆卸 、維護方便,容易改變換熱面積或流程組合等優點 。 板片人字形波紋 ,介質流動形成湍流狀態,粘膠式密封墊片 。傳熱系數能高達2000~6000 W/m2.℃ 左右 。 本產品適用于化工 、機械、食品 、飲料 、醫藥、住宅供暖 、供熱水、空調等部門 。 |
![]() |
![]() |
|
MB15型板式換熱器主要技術參數:
最大組裝面積 | 150 m2 |
最大水處理量 | 380 m3/h |
管徑 | DN150 |
最大設計壓力 | 1.6 Mpa |
最大設計溫度 | 180 ℃ |
流道截面積 | 0.00117 m2 |
波紋深度 | 2。6 mm |
板片尺寸 | 1502×500 mm |
中心距 | 298.5×1294 mm |
傳熱系數 | 2000-6000 W/m2·℃ |
MB15型板式換熱器外形尺寸:
長度 | 換 熱 面 積 (m2) | ||||
30 | 60 | 90 | 120 | 150 | |
L | 板片數 x 3.1mm | ||||
L1 | 840 | 1040 | 1240 | 1540 | 1840 |

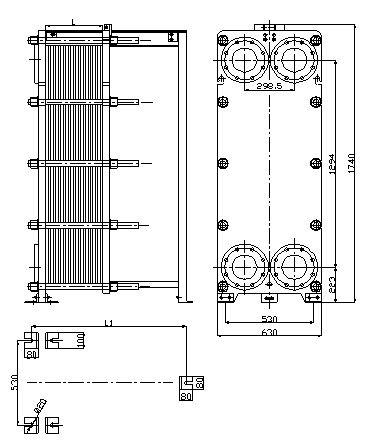

MB15型板式換熱器設備外形尺寸:(僅供參考)
